ZYD双极真空滤油机用途

发布：saya888admin 浏览：892次

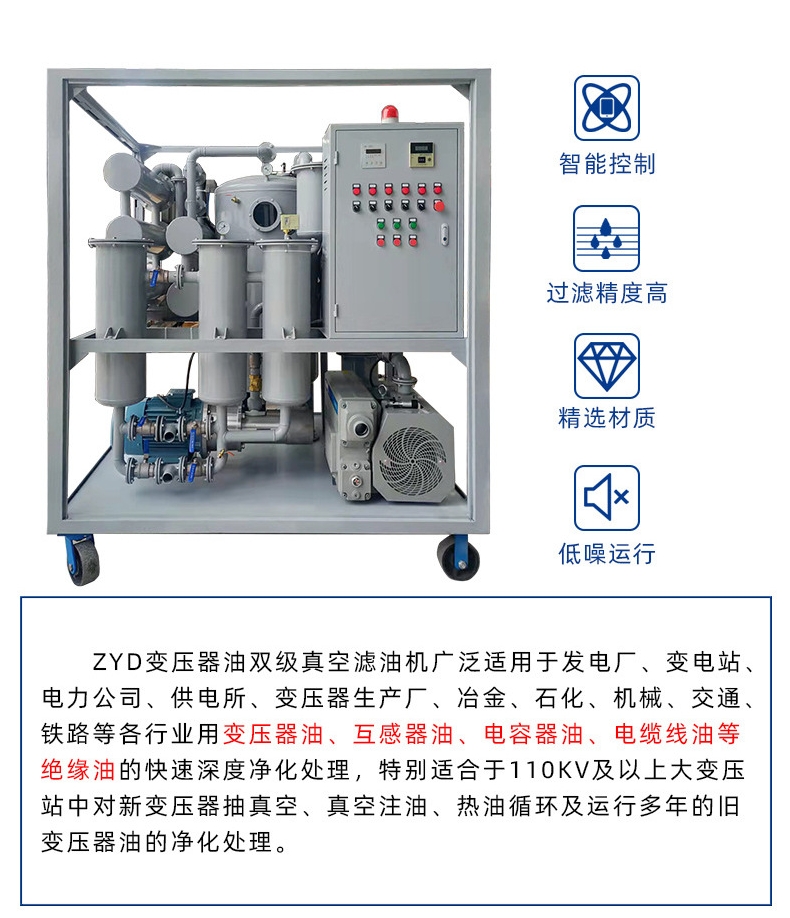

双级真空滤油机用途

ZYD系列绝缘油双级真空滤油机用于电厂、电站、电力公司、变电工业、冶金、石化、机械、交通、铁路等行业。特别是对110KV以上大型变电站的变压器现场检修，以及高等级的新油、进口油、互感器油、超高压变压器油等油品的深度净化处理。也可用于变压器的真空注油及干燥。可现场带电作业。

双级真空滤油机适用油品

新油进口油、互感器油、超高压变压器油、电容器油、开关油、电抗器油等。

双级真空滤油机油处理后指标

油中含水量	≤3PPM	油中含气量	≤0.05%	过滤精度	≤1微米
油清洁度	NAS5级	油清洁度	≥70KV

双级真空滤油机特点

● 双级真空大抽速及先进的脱水、脱气系统，采用大面积立体闪蒸技术，能快速的除去油中的水分、杂质、烃类等有害成份，提高绝缘油的闪点和介电强度。
● 能够满足安装或检修现场对变压器本体抽真空和真空注油。
●精密的过滤系统，多级过滤逐级加密，能有效去除油中机械杂质，并配置滤芯污染度自动检测功能。
● 先进的自动恒温控制系统、自动液位控制系统、自动消泡控制系统、自动压力保护系统以及精良的配置，保证设备高性能运行。
●在线滤油，可无人值守，运行状态由指示灯显示。
● 本机人性化设计，低噪音，操作简单，维护间隔长，低能耗节省运行成本。
● 整机设有连锁安全保护，排油系统、真空系统与加热系统连锁，避免误操作带来的不利影响。
●设有滤芯更换指标，滤芯饱和停机装置。
●设有漏电、过载停机装置，保护电机。
●设有相序，缺相保护功能，突然停机安全控制。

双级真空滤油机可选模式

● 根据用户的需要可选配PLC智能控制，触摸屏操作，并设动态显示。
●选配在线式水份检测仪。
●选配变频器，可根据需要选择流量。
● 选配带累加功能的流量计。
● 选配外接对变压器抽真空系统。
● 整机结构可制作成移动式、固定式、拖车式(半轴或双轴)、全封闭式、遮檐式、帆布蓬、敞开式。
● 可配置成三级高真空滤油机，以获得更高的工作真空度。

双级真空滤油机技术参数表

项目	参数名称		单位	ZYD-30	ZYD-50	ZYD-100	ZYD-150	ZYD-200	ZYD-300	ZYD-500
设备技术指标	流量		L/H	1800	3000	6000	9000	12000	18000	30000
	工作真空度		MPa	-0.08 — -0.0999
	工作压力		MPa	≤0.5
	恒温控制范围		℃	20 — 80
	电源		V	380V/50Hz(或根据用户需要)
	工作噪声		dB(A)	≤78
	总功率		kW	30+5	40+5	60+6	3*30+10	3*40+10	3*60+15	6*40+35
	进出口管径		mm	25	32	40	50	50	65	80
	设备重量		Kg	600	800	1000	1300	1800	2100	3500
	外形尺寸	长	cm	120	125	157	175	175	180	240
		宽	cm	120	125	140	160	160	170	310
		高	cm	160	175	200	215	215	225	235
油处理指标	油击穿电压		KV	≧70(GB/T507)
	油中含水量		PPm	≤3(GB/T7600)
	油中含气量		%	≤0.05(GB/T423)
	过滤精度		μm	≤3

※ 设备外形尺寸和设备重量仅供参考，随着产品的不断发展以实物为准。
